  医用B超机超声医学影像设备根据其原理、任务和设备体系等,可以划分为很多类型。

  1.超声以获取信息的空间分类

  (1)一维信息设备 如A型、M型、D型。

  (2)二维信息设备 如扇形扫查B型、线性扫查B型、凸阵扫查B型等。

  (3)三维信息设备 即立体超声设备。

  2.按超声波形分类

  (1)连续波超声设备 如连续波超声多谱勒血流仪。

  (2)脉冲波超声设备 如A型、M型、B型超声诊断仪。

  3.按利用的物理特性分类

  (1)回波式超声诊断仪 如A型、M型、B型、D型等。

  (2)透射式超声诊断仪 如超声显微镜及超声全息成像系统。



【医用B超机】超声医学影像设备分类

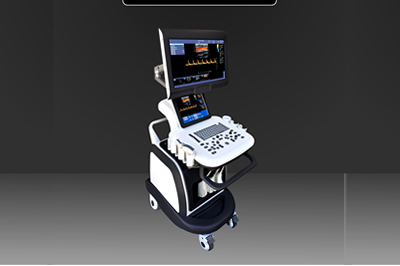

医用B超机



  4.按医学超声设备体系分类

  (1)A型超声诊断仪 将产生超声脉冲的换能器置于人体表面某一点上,声束射入体内,由组织界面返回的信号幅值,显示于屏幕上,屏幕的横坐标表示超声波的传播时间,即探测深度,纵坐标则表示回波脉冲的幅度(amplitude),故称A型。

  (2)M型超声诊断仪 将A型方法获取的回波信息,用亮度调制方法,加于CRT阴***(或栅***)上,并在时间轴上加以展开,可获得界面运动(motion)的轨迹图,尤其适合于心脏等运动器官的检查。

  (3)B型超声诊断仪 又称B型超声断面显像仪,它用回波脉冲的幅度调制显示器亮度,而显示器的横坐标和纵坐标则与声速扫描的位置一一对应,从而形成一幅幅亮度(brightness)调制的超声断面影像。故称B型。B型超声诊断仪又可分为如下几类:
①扇形扫描B型超声诊断仪----包括高速机械扇形扫描、凸阵扇形扫描、相控阵扇形扫描等;
②线性扫描B型超声诊断仪;
③复合式B型超声诊断仪----它包括线性扫描与扇形扫描的复合以及A型、B型、D型等工作方式的复合,***大地增强了B型超声设备的功能。

  (4)D型超声多普勒诊断仪 利用多普勒效应,检测出人体内运动组织的信息,多普勒检测法又有连续波多普勒(CW)和脉冲多普勒(PW)之分。

  (5)C型和F型超声成像仪 C型探头移动及其同步扫描呈“Z”字形,显示的声像图与声束的方向垂直,即相当于X线断层像,F型是C型的一种曲面形式,由多个切面像构成一个曲面像,近似三维图像。

  (6)超声全息诊断仪 它沿引于光全息概念,应用两束超声波的干涉和衍射来获取超声波振幅和相位的信息,并用激光进行重现出振幅和相位。

  (7)超声CT 超声CT是X-CT理论的移植和发展,用超声波束代替X射线,并由透射数据进行如同X-CT那样的影像重建,就成为超声CT,其优点:①无放射线损伤;②能得到与X-CT及其它超声方法不同形式的诊断信息。

  总之,随着医学进步和超声技术的发展,多种新型的医用超声设备将不断涌现。
