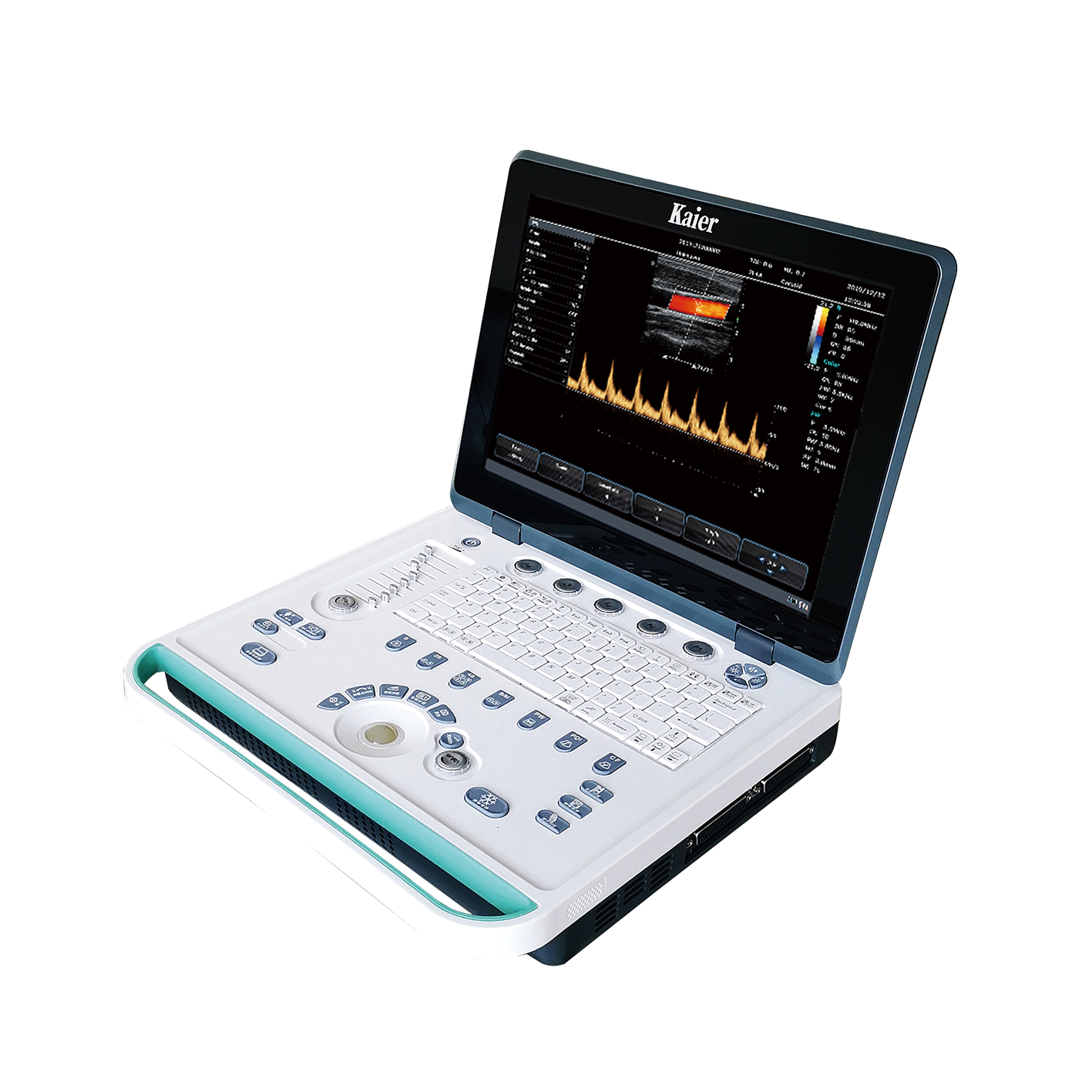

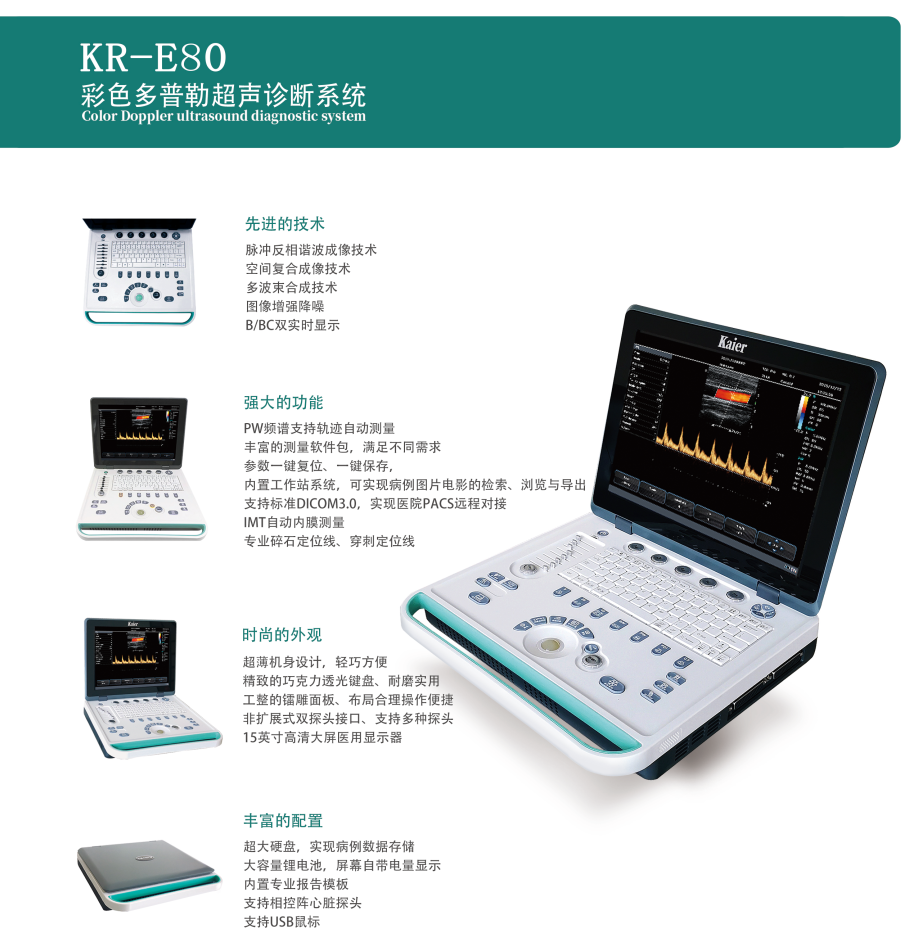

KR-E80笔记本式彩超机

来源:彩超机 作者:凯尔B超 时间:2022-08-03 16:32:49 浏览次数:




技术参数如下:


  1. 系统特征

  全身应用型,包括腹部,产科,妇科,血管,小器官,心脏,泌尿,新生儿和儿科等。

  包含B、B/B、B/4B、B/M、B/PWD、CFM、CDE、B/CFM/D等扫描模式,并提供***佳的分辨力和灵敏度。

  支持凸阵探头,线阵探头,相控阵探头,腔内探头等。

  一体化网络超声工作站,并支持DICOM协议在国际上可方便无障碍的进行数据和信息交流,并可作为终端接入PACS网络,***大地方便了医院的现代化网络管理系统,同时还为专家实现网络远程诊断提供了方便。

  采用嵌入式计算系统,使系统安全、稳定与高速运行融为一体。

  在功能上不***具有一般的超声图像扫描、测量、计算、显示、查询、体标、注释、打印、病历存储等,并可编辑相应的检查报告和进行系统设置。

  2. 一般规格

  2.1 尺寸和重量

  主机外形尺寸: 400mm(L)×85mm(W)×400mm(H)

  主机重量: 5.0kg(不含配件)

  2.2 电源

  交流电压220V±10% 3A,频率50Hz; 主机电源: DC12.8V 11.5A;

  输入功率:≤300VA。

  2.3 显示器

  15英寸高清晰逐行无闪烁彩色医用监视器。

  3. 系统概述

  3.1 应用范围

  全身应用型,包括腹部、产科、妇科、心脏、血管、泌尿、小器官、乳腺、儿科和新生儿成像、胎儿心脏成像、穿刺等

  3.2 探头扫描参数

  电子凸阵

  扫描角度:73°

  阵元:128

  频率范围:2.0,3.0,3.5,4.0,5.5MHz 宽频5段变频

  ***扫描深度>180mm

  盲区:≤4mm

  分辨力:轴向分辨力 ≤1mm,侧向分辨力≤2mm

  几何位置精度:横向≤5mm,纵向≤5mm

  电子线阵

  阵元:128

  频率范围:6.0,6.5,7.5,10,12MHz,宽频5段变频

  ***扫描深度120mm

  盲区:≤3mm

  分辨力:轴向分辨力 ≤1mm,侧向分辨力≤1mm

  几何位置精度:横向≤5mm,纵向≤5mm

  腔内电子微凸探头

  扫描角度:149°

  阵元:128

  频率范围:5.0,6.0,6.5,7.5,9.0MHZ,宽频5段变频

  ***扫描深度80mm

  盲区:≤3mm

  分辨力:轴向分辨力 ≤1mm,侧向分辨力≤1mm

  几何位置精度:横向≤5mm,纵向≤5mm

  3.3 操作模式

  B、B+C、B+C+D、2B、4B、B/M、M和局部放大等模式

  一个激活探头接口

  3.4 多媒体和外周设备

  USB等接口、PAL输出接口

  3.5 B调节功能

  调节功能有:声功率、发射频率、发射带宽、扫描密度、扫描范围、焦点数、焦点位置、增益、动态范围、平滑处理、边缘增强、帧相关、扫描深度、伪彩、放大倍数、斑点抑制、组织谐波、双实时、数字TGC、上下翻转、左右翻转、图像旋转、黑白反显等

  3.6 显示深度

  连续可调15级

  3.7 信号通道数:24通道

  3.8 聚焦

  电子聚焦+声透镜聚焦

  发射具有单焦点、双焦点、三焦点和四焦点工作方式

  接收连续动态聚焦

  3.9 数字波束形成

  连续动态聚焦、动态孔径、动态变迹

  3.10 信号处理

  时间增益补偿8段TGC ;总增益调节 ;血流增益调节 ;动态滤波 ;低通滤波;声功率调节

  3.11 图像处理

  动态范围变换与对数压缩、时间滤波、空间滤波、正交解调、血流增益调节、PRF调节、壁滤波调节、基线调节、偏转调节、帧相关、灰阶变换、B/M模式或M模式扫描速度、扫描角度/宽度控制、图像左右翻转、图像上下翻转、图像黑白翻转

  3.12 基本测量计算功能

  B模式基本测量:距离、角度、面积(椭圆法Ellipse)、比率、体积(1-3直线、1-3椭圆)。

  3.13 测量包功能

  3.13.1产科测量计算功能

  可以利用胎囊(GS)、双顶径(BPD)、头臀径(CRL)、股骨长(FL)、腹部横径(TAD)、枕额径(OFD)、腹围((AC)、椭圆测量)、头围((HC)椭圆测量)、胎心率(FHR)、预产期估算(末次月经、排卵日)

  产科报告

  测量计算羊水指数(AFI)

  计算比率(BPD/OFD、FL/AC、FL/BPD、HC/AC)

  估算胎重

  由LMP、BBT推算孕周及预产期功能

  胎儿生理评分((Fetal Biophysical Score)键入、羊水量、生理评分报表)

  胎儿生长曲线(胎儿A、B、C、D)

  3.13.2妇科测量计算功能

  子宫内膜、卵泡等测量计算。

  3.13.3血管测量功能

  肾脏、膀胱、残余尿量(Residual urine vol)等测量计算。

  3.13.4小器官测量功能

  3.13.5心脏测量功能

  心脏测量软件包——提供心率、速度、左心室、主动脉、二尖瓣、心室(右/左心室)等分析测量方法。

  3.14 人体标志

  体标库按人体的功能部位分组,包括腹部、心血管、妇产科、小器官、泌尿科、骨科共计132个人体标志图。文本标记,可预设文本内容

  箭头标记,支持多个箭头标记且方向可调

  3.15 穿刺引导线:穿刺引导线角度可调并可预先自定义设置。

  3.15 屏幕显示信息

  医院名称、病人姓名、病历号ID、 病灶位置、日期 、 尺寸标记(深度和宽度)、图像深度、 人体标志、计算结果区、增益、声功率、动态范围、帧相关、平滑处理、发射焦点、近场/远场增益、彩条显示、探头信息、显示模式、灰阶曲线、探头当前工作频率、帧频、菜单、灰阶带

  3.16 存储功能

  存储:电影文件、图像文件、屏幕文件、预设置(其中:都包含保存、打开、取消功能)

  3.17 电影回放功能

  自动回放、手动回放存、储回调回放

  3.18 报告

  常规检查报告表、产科报告表、心脏报告表、妇科报告表、泌尿科报告表

  3.19 灰阶:256灰阶

  3.20实时缩放:6倍放大,倍率可调,每级增加1倍

  3.21 语言:可即时切换全中/英文显示

  3.22 标记≥57种带有探头位置的体位标记,可通过直观的体位标记明细界面快捷的选择体位标记。
