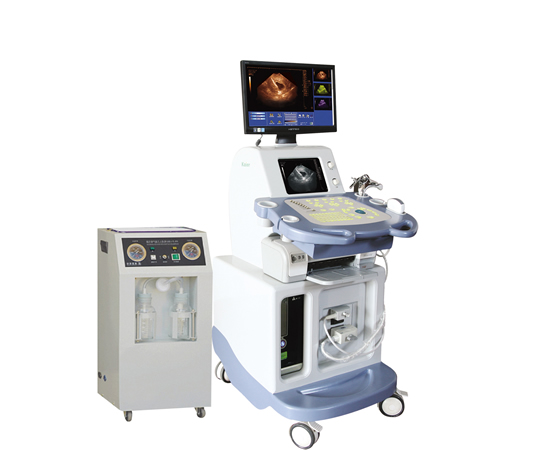

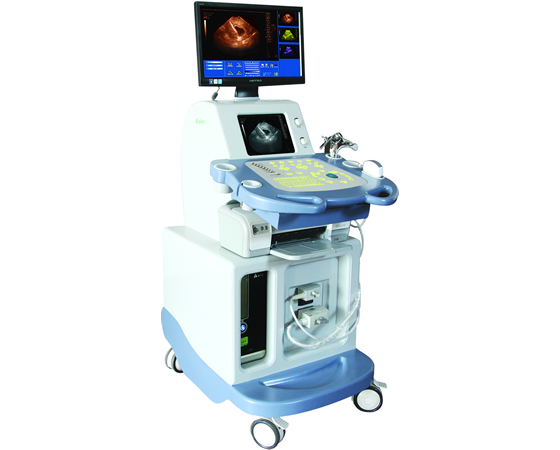

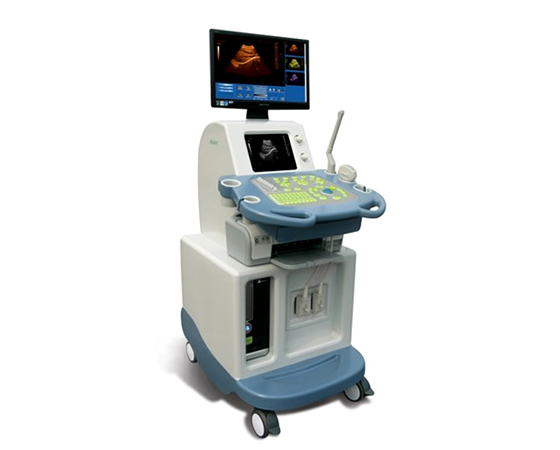

KR-8288V超导可视妇产科手术监视仪

来源:凯尔B超 作者:医学仪器 时间:2018-06-09 11:14:19 浏览次数:

  B超一机多用理念:

  国内率先提出个性化B超定制理念,倡导B超一机多用。

  临床应用方案包括:工作站一体化方案、超导可视人流方案、阴超/阴道镜妇科方案、双凸阵碎石方案、穿刺阴道介入方案、数字化计生方案、人用/兽用方案等。

  我们积极倡导并实践着B超的一机多用,让B超不仅仅是一台B超,让创意创造价值。

  超导可视人流方案:

  通过选配专利技术腔内阴道探头(超导可视人流探头),配合普通医用人流吸引器,在全数字超声仪器实时监测下可进行人工流产、取放宫内节育器等妇科手术。专利探头不需进子宫宫腔,不受血污影响,手术过程“全程可视”,有效避免了因盲视操作造成的漏吸、子宫穿孔、流产不全、不孕不育并发症等。

  完美专利设计:

  超薄小巧的专利探头与专用阴道扩张器相结合、融为一体。

  探头不占手术空间、手术器械碰不到探头。

  探头不进宫腔、不损伤女性腔道。

  术中可一人单独操作,并可随时调整探头不同子宫位置扫查方向,且无需充盈膀胱。

  探头采用一次性胶套隔离,可用药水浸泡,不怕血污,避免交叉感染,可长期重复使用。

  B超与人流吸引器分离,避免反复抽气震动引起仪器故障。

  涂布耦合剂 戴无菌探头套 挤出表面气泡 装好隔离套 与扩张器合为一体

  市场上的可视人流产品的不足之处:

  普通超声配合检查方式:

  采用常规3.5MHZ凸阵探头需经腹部探测,分辨率低,无法满足临床要求;

  必须经膀胱成像,所以影响图像,质量难以保证;

  膀胱必须憋尿,手术过程增加病人痛苦;

  采用无痛手术时,膀胱麻醉易出现尿失禁;

  即便采用普通腔体探头经阴道探测,需要两名以上医生分别操作,难以同步进行。

  光学镜头可视人流方式:

  光学镜头易受血污污染,一旦出血便不能获得清晰图像;

  镜头焦距固定,必须离开一段距离才能看清楚;

  镜头需进入宫腔,对消毒要求高,而光学镜头却不易消毒;

  镜头进宫腔占用宫腔进入空间,不便于吸引器管进入吸引、操作;

  不可以施行上、取节育环。

  B超部分功能特点:

  l 电影回放

  可实现128幅图像连续回放或逐帧向前、向后搜索。有手动和自动两种方式可选、便于轻松捕获瞬间最佳图像。

  l 逐行VGA无闪烁扫描

  图像层次感丰富、.颗粒细腻、.轮廓清晰、立体感强、分辨率极高。

  l 4级变频技术

  一键式操作便于临床医生根据病人肥瘦及部位深度的不同, 选择相应频率,获得最理想的图像。

  l 中英文转换

  可对操作界面随意进行中英文转换,满足医生的不同操作提示需要。

  l 画中画技术

  实时局部放大感兴趣区域图像,重现真实细节,更为清晰、方便的观察取样组织

  l 背投光键盘操作

  采用背投光硅胶键盘操作,便于医学在黑暗环境下使用,并具有手感好.耐用等特点。

  l 8段TGC调节

  采用人性化TGC滑标分段调节,精确控制不同深度的增益补偿,获取由上至下的水晶般图像。

  l 支持彩色胃肠超声检查

  内置伪彩处理器,可外接彩色界面,实现超声区域彩色化,更好地适应不同用户的视觉要求

  l 内置B超工作站

  本机在设计理念上建立在可内置B超工作站的平台上,设计紧凑的功能得到完美升华。并可打印精美图文诊断报告。


  B超部分技术参数 :

  1、探头:2.5~5.0MHZ凸阵变频探头1只

  2、探头插孔:2个

  3、显示方式:4B、B、B+B、B+M、M

  4、最大显示深度:210-230 mm可调

  5、图像灰阶:256级灰阶

  6、分辨率:横向≤2mm,纵向≤1mm,几何位置精度≤5%,近场盲区≤4mm;

  7、扫描线:512线/帧,频率:30帧/秒

  8、聚焦方式:4焦点任意组合(动态可变孔径)

  9、分段调节:8段TGC

  10、图像处理:连续动态滤波、动态频率扫描、图像左右、上下、黑白翻转、深度提升、边缘增强等

  11、图像倍率:×0.5,×0.8,×1.0,×1.2,×1.5,×2.0

  12、局部放大 :具4倍局部放大功能(观察局部组织更方便、更清晰)

  13、体位标志: 40种

  14、测量功能:距离、周长、面积、时间、心率、孕周、产科表(BPD、GS、CRL、FL、AC、HC)

  15、外部接口: VGA、PAL-D

  16、显示器:10英寸黑白、19英寸彩色(SVGA逐行扫描)

  17、伪彩处理 具有,可实现彩色胃肠超声检查

  18、电影回放: 128帧,分手动和自动两种方式。

  19、图像存储:≥8幅

  20、深度提升功能:放大状态具有深度提升功能

  21、穿刺引导功能:需选配

  22、碎石定位功能 :有

  23、电源工作范围 :AC220V±22V,50Hz±1Hz

  24、安全性:符合GB9706.1-1995《医用电器设备》、《医用超声诊断专用安全要求》

  25、可选配:6.5MHz腔体探头(腔道)7.5MHz高频探头等(浅表)B超工工作站/视频打印机



  选配人流吸引器部分技术参数:

  极限负压值≥0.09Mpa

  负压调节范围:0.02Mpa—0.09MPa

  瞬间抽气速率≥15L/min

  输入功率:≥150VA

  工作噪音:≤65db

  贮液瓶容量:500ml*2只
