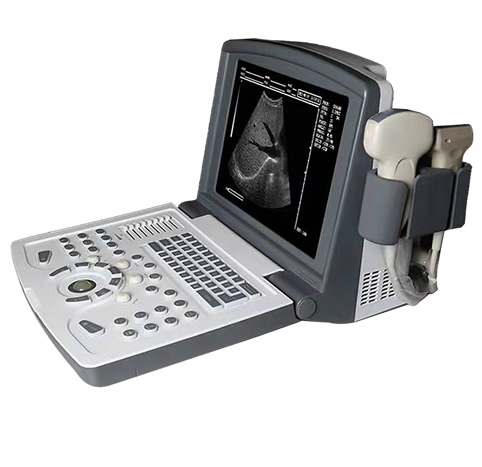

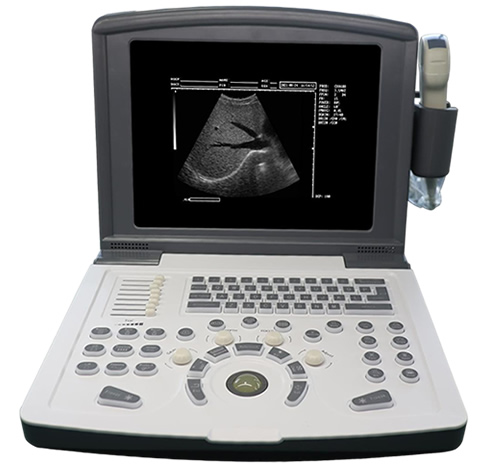

KR-1288Z液晶便携式B超

来源:凯尔B超 作者:医学仪器 时间:2018-06-09 10:53:47 浏览次数:

  1、仪器概述:

  KR-1288Z型便携式全数字超声诊断仪采用全数字波束合成(DBF)、实时动态接收逐点聚焦(DRF)、变频接收、8段数字TGC、动态数字滤波、图像增强、行相关、幀相关、点相关、线性插值等多种图像处理技术。图像层次清晰、分辨率高。具有B、B/B、4B、B+M、M型显示模式,距离、面积/周长、孕期、心率等测量功能,多种注释显示等。功能齐全,具有较高的性价比。该仪器具有视频输出接口,可外接监视器,录像机,视频图像记录仪等。

  2、应用范围: 本仪器主要用于人体腹部探测,即对肝、肾、胆、脾、胰腺、膀胱、心脏、前列腺等脏器的检查和诊断,适用于各级医院门诊检查、病房巡查、术中监护等;也可用于计划生育查孕、查环和妇产科疾病的检查和诊断。

  3、主要功能特点:

  1、新型镭雕硅胶键操作

  采用镭雕硅胶发光键盘操作,便于医生在黑暗环境下使用,新型镭雕按键具有手感好、不刺眼、耐磨耐用等特点。

  2、大屏幕液晶显示

  仪器选用14寸大屏幕LED液晶显示,VGA无闪烁扫描,减轻操作者视觉疲劳,图像清晰、细腻。并具有多种彩色显示模式。

  3、双插孔标准配置

  仪器采用双插孔配置,具有探头自动识别功能可选配多种探头,适用不同临床需要。

  4、仪器轻巧方便

  大量采用大规模集成电路FPGA、贴片焊接等技术,使得仪器功能全面自重却仅有6.0KG,携带方便满足客户出诊需要。

  5、变频探头技术

  一键操作便于临床医生根据病人肥瘦及部位深度的不同,选择相应频率,获得理想图像.

  6、8段TGC调节

  采用人性化TGC滑标分段调节,精确控制不同深度的增益调节,获取由上至下的水晶般图像。

  7、局部放大

  实时局部放大感兴趣区域图像,重视真实细节,更为清晰、方便的观察取样组织

  8、电影回放

  可实现256幅图像连续回放,可逐帧向前、向后搜索,便于轻松捕获瞬间最佳图像。

  4、标准配置:

  主配:KR-1288Z全数字主机;探头插孔:2个;f=3.5MHz,R=60 凸阵变频探头1只。

  选配:f=6.5MHz,R=13 微凸阵腔体探头;f=7.5MHz,L=40 高频线阵探头;便携式精美小台车;二维/三维B超工作站。

  KR-1288Z主要技术参数:

  1、显示模式:

  3.5MHz/R60凸阵:B型、B/B型、4 B 型、B+M型、M型;

  6.5MHz/R13微凸阵:B型;

  7.5MHz/L40线阵: B型。

  2、显示倍率:

  3.5MHz/R60凸阵:×0.8、×1.0、×1.2、×1.5、×1.8、×2.0六种模式,

  ×1.8、×2.0时,可深度提升显示。

  6.5MHz/R13微凸阵:×0.8、×1.0、×1.2、×1.5四种模式。

  7.5MHz/L40线阵: ×0.8、×1.0、×1.2、×1.5四种模式。

  3、局部放大:可实时局部2倍放大。

  4、动态范围:0~120dB可调。

  5、聚 焦: 一、二、三、四多段动态电子聚焦可选。

  6、图像处理: γ校正、幀相关、点相关、线相关、数字滤波、

  增强、伪彩处理等。

  7、变 频: 3.5MHz凸阵具有2.5MHz/3.0MHz/3.5MHz/4.0MHz/

  5.0MHz五种变频接收。

  8、测 量: 距离、周长/面积(椭圆、轨迹法)、体积、心率、

  孕周(BPD、GS、CRL、FL、AC)及预产期、胎重等。

  9、注释功能: 医院名称、患者姓名、年龄、性别;

  64种带有探头位置的体位标记;

  全屏幕字符注释;实时时钟显示。

  10、穿刺引导:3.5MHz凸阵B型图像具有穿刺引导线显示功能。

  11、增益控制: 8段TGC、总增益分别可调。

  12、图像极性: 左/右翻转、黑/白翻转、上/下翻转。
