KR-2288Z笔记本式全数字超声诊断仪
技术参数
概述

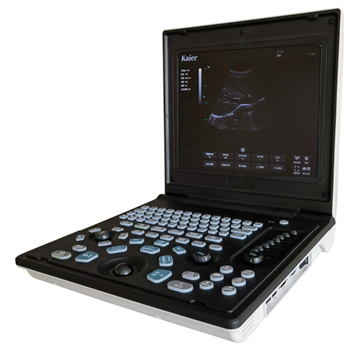

KR-2288Z笔记本全数字超声诊断仪（以下简称仪器）由主机、3.5MHz凸阵探头、电源适配器组成。选配7.5MHz高频线阵探头、6.5MHz腔内探头、6.5MHz微凸探头。
仪器采用ARM芯片架构,提供稳定简洁的操作系统；包括B、B+B、B+M、M、4B显像模式；图像灰阶为256；可进行图像平滑/锐化、组织谐波、伽玛校正、智能8 段 TGC 控制、伪彩处理和上下、左右、亮度、焦点数、焦点间距、焦点位置、动态范围、扫描角度、帧相关、M速度的调节；具有日期、时钟、姓名、年龄、性别、医生、医院名称、图像注释等功能和腹部、心脏、泌尿、妇科、产科、小器官、血管、肌肉骨骼等多科室软件包；具有不同人种测量公式,可测量距离、周长、面积、体积、心率及监测孕周（BPD、GS、CRL、FL、HC、AC、EDD、AFI）、预产期、胎重显示预测、末次月经预测等；中英文语言界面，可写入德语，法语，西班牙语，葡萄牙语，俄罗斯语，土耳其语，阿拉伯语等。
适用范围
主要应用于心脏、腹部、泌尿科、妇产科、儿科、肌肉骨骼等的超声检查。
主要功能

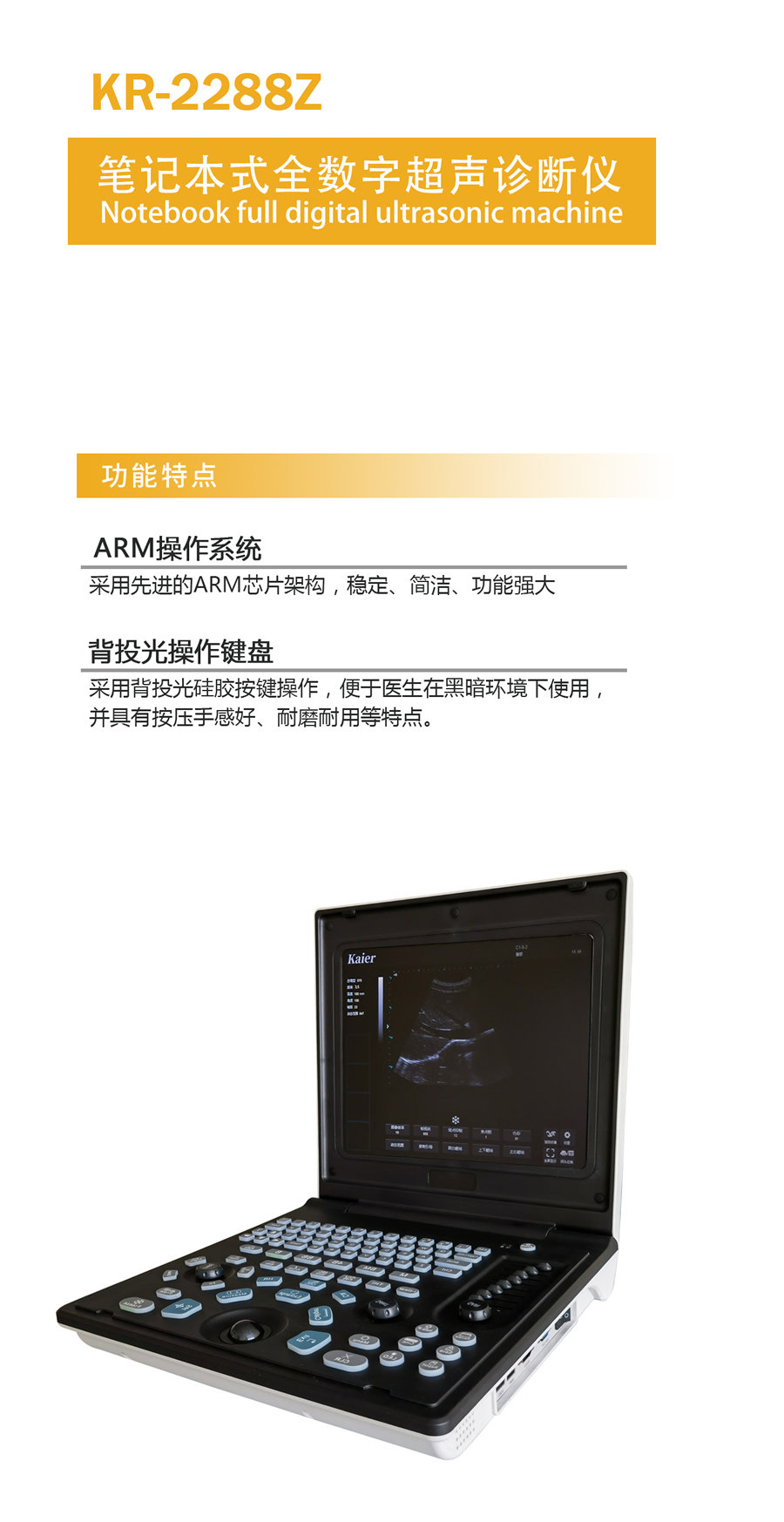

1. 操作系统：采用ARM芯片架构，稳定、简洁、功能强大
2. 显示屏：12寸 1024*768分辨率高清 LED液晶屏
3. 显示模式：B、B+B、B+M、M、4B

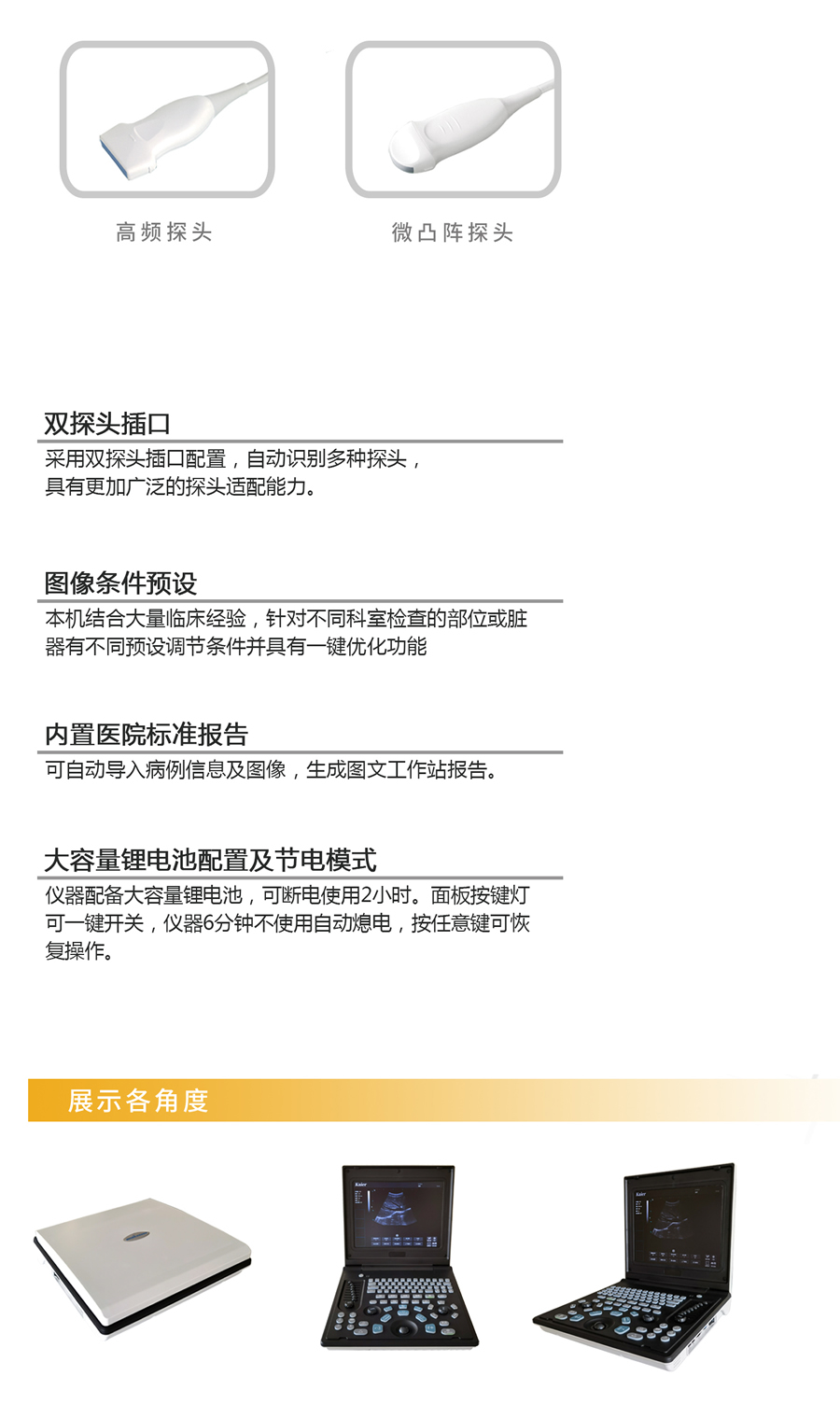

探头阵元：主机可自动识别并使用多种阵元探头（80阵元.96阵元.128阵元）
4. 图像预设：本机结合大量临床经验，针对不同科室检查的部位或脏器有不同预设调节条件并具有一键优化功能
5. 电影回放：≥256帧
6. 图像存储：≥360幅。外接 USB 存储，单幅存储图像时间≤约9秒（存储速度与使用的USB设备有关）
7. 扫描角度调节:可调
8. 图像放大：单独旋钮深度调节（≥约20级可调）
9. 穿刺：具有穿刺引导线，角度和位置可调
10. 聚焦：焦点位置可调，焦点位置5档调节
11. 图像调节：上下、左右、亮度、焦点位置、动态范围、扫描角度、帧相关、M速度
12. 图像处理：图像平滑/锐化、组织谐波、伽玛校正、伪彩
13. 注释及字符：日期、时钟、姓名、年龄、性别、医生、医院名称、图像注释
14. 体位标记：≥97种
15. 测量功能
a) 常规测量：距离、周长、面积、体积；
b) 心脏测量：左心房、右心房、左心室、右心室、主动脉、降主动脉、主动脉峡部；
c) 产科测量：孕囊、双顶径、头围、腹围、股骨长、腓骨长、头臀径、卵黄囊、腹部、大小脑、末次月经、羊水、孕龄、预产期、胎重等；
d)妇科测量：子宫体、子宫颈、内膜厚度、卵巢、卵泡；
e)泌尿科测量：肾、肾上腺、前列腺、睾丸包块、附睾等；
f)儿科测量：肝总管、胆总管、胰脏、脾脏、肾、肾上腺等；
g)小器官测量：甲状腺、精囊、睾丸、阴囊、乳腺包块、皮肤包块等。
且具有不同人种测量公式
16. 报告功能：医院标准报告单页面设置，可输入病人、医师、诊断结果等信息，自动导入选择的诊断图片及检查测量数据
17. 外部接口：VGA接口、双USB2.0接口、RS232接口
18. 节电模式：面板按键灯可一键开关，仪器6分钟不使用自动熄电，按任意键可恢复操作
19. 语言设置：中英文，可写入德语，法语，西班牙语，葡萄牙语，俄罗斯语，土耳其语，阿拉伯语等。
20. 内置操作说明书
性能指标
| 探头标称频率， | 3.5MHz | 6.5MHz | 7.5MHz |
| 探头类型 | 凸阵探头 | 腔内探头 | 高频线阵探头 |
| 探头型号 | C1-5-2/60R/3.5MHz | EC1-9-4/13R/6.5MHz | L1-9-5/7.5MHz |
| 探测深度mm | ≥220 | ≥40 | ≥50 |
| 侧向分辨力mm |
≤3（深度≤80） ≤4（80＜深度≤130) |
≤2（深度≤30） | ≤2（深度≤40） |
| 轴向分辨率mm |
≤2（深度≤80） ≤3（80＜深度≤130) |
≤1（深度≤40） | ≤1（深度≤50） |
| 盲区mm | ≤5 | ≤4 | ≤3 |
| 横向几何位置精度% | ≤15 | ≤10 | ≤10 |
| 纵向几何位置精度% | ≤10 | ≤5 | ≤5 |
| 切片厚度mm | ≤10 | ≤10 | ≤10 |
| 周长和面积测量偏差% | ±20 | ±20 | ±20 |
| M模式时间显示误差 | ±10 | ±10 | ±10 |
| M模式距离显示误差 | ±10 | ±10 | ±10 |
显示器：12寸1024*768分辨率高清LED液晶屏
灰阶：256级
连续工作时间：≥8小时
电池组待机时间：≥2小时
主机重量：约 3.5 kg
主机外形尺寸：316×314×69（长×宽×高）（mm3）
