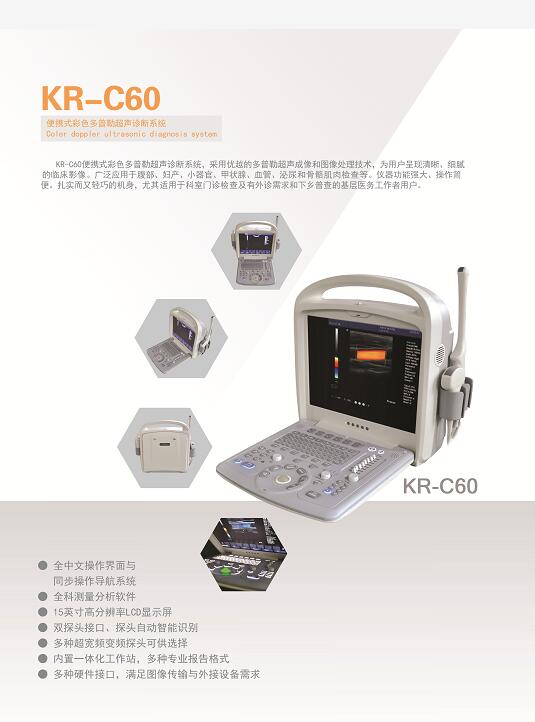

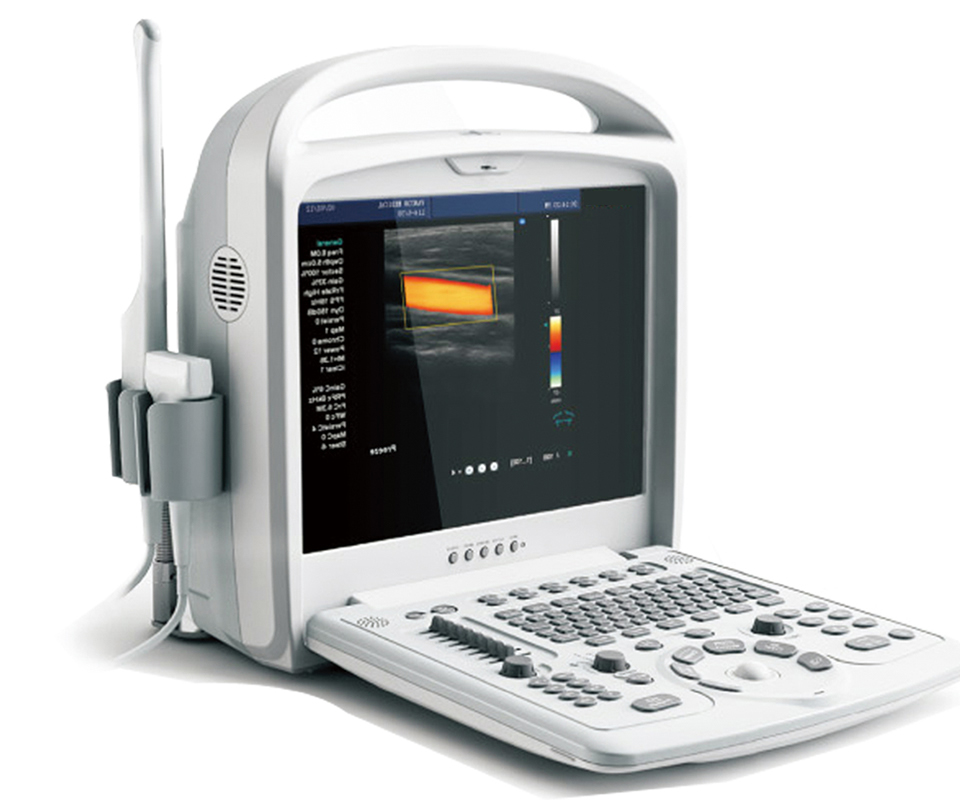

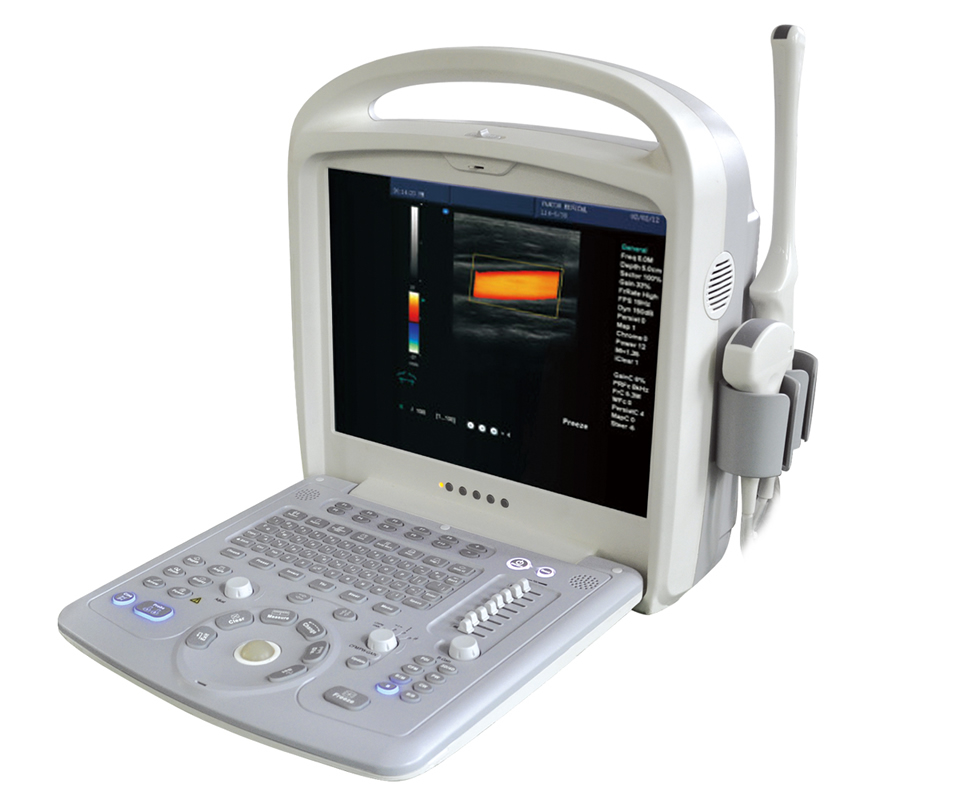

KR-C60便携式多普勒彩超机
KR-C60便携式彩超功能特点：
1、15寸LCD显示屏
2、2探头插座
3、空间复合成像
4、频率复合成像
5、能量多普勒(PDI)/方向性能量多普勒(DPDI)
6、超宽频多变频探头，多种不同探头可供选择
7、全科测量分析软件及特殊测量分析软件
8、多种专业报告格式，满足不同科室需求
9、全中文操作界面与同步操作导航系统
10、内置一体化工作站
11、多种硬件接口，满足图像传输与外接设备需求
12、外接式锂电池，可断电工作，应用更***，使用更便捷
KR-C60便携式彩超技术参数：
表1 产品型号与配置表
| 产品型号 | KR-C60 |
| 探头配置 |
主配：3.5MHzR50凸阵宽频探头 选配：3.5MHzR20凸阵宽频探头、6.5MHzR10凸阵宽频探头、7.5MHzL40线阵宽频探头,可同时接2把探头 |
| 外设接口 |
标配：DICOM接口（网络接口）、USB接口、RS232接口 选配：激光打印机、视频图像打印机 |
| 结构形式 | 便携式彩色多谱勒超声诊断仪 |
1.1.1 探头配置
探头配置信息见表2。
表2 探头配置信息
| 序号 | 探头型号 | 探头类型 |
频率 范围 |
中心 频率 |
曲率半径或阵列长度 |
使用 方式 |
临床适用 部位 |
成像模式 |
| 1# | 3.5MHzR50 |
凸阵宽频 腹部探头 |
2.0MHz～5.5MHz | 3.5MHz | R=50 | 体表 | 腹部、妇科、产科、儿科、泌尿科 | B,B/B,4B,B/B+C,B+C/B,B/C,B/C/D,B/D、B/M、M |
| 2# | 3.5MHzR20 |
凸阵宽频 心脏探头 |
2.0MHz～5.5MHz | 3.5MHz | R=20 | 体表 | 心脏 | B,B/B,4B,B/B+C,B+C/B,B/C,B/C/D,B/D、B/M、M |
| 3# | 6.5MHzR10 |
凸阵宽频 经阴道探头 |
4.0MHz～ 10MHz |
6.5MHz | R=10 | 体内 | 经阴道 | B,B/B,4B,B/B+C,B+C/B,B/C,B/C/D,B/D、B/M、M |
| 4# | 7.5MHzL40 |
线阵宽频 高频探头 |
4.0MHz～10MHz | 7.5MHz | L=40 | 体表 | 浅表、血管、小器官、腹部、儿科 | B,B/B,4B,B/B+C,B+C/B,B/C,B/C/D,B/D、B/M、M |
表3 主要技术参数
| 探头工作频率 | 显示模式 | 聚焦方式 | 信号处理 | 图像处理 |
| 2MHz～10MHz | B、2B、4B、B+M、M、PW、BC/B、B/BC、B/C、B/C/D、B/D | 全深度连续动态聚焦 | 数字波束形成、加权处理、可变孔径 | 动态范围、对数压缩、噪声滤波器、时域滤波、相关滤波、斑点噪声抑制、扫描变换、二次抽样、边缘增强、动态滤波、正交解调、低通滤波、B/M处理器、频谱多普勒处理器、频谱多普勒自动包络测量。 |
| 声场变换调节 | 灰阶系数 | ***阵元数 |
接收信号 动态范围 |
输出接口 |
| 声功率调节、脉冲重复频率调节、焦距调节、发射频率、模式切换、深度和取样区尺寸。 | 256 | 80 96 128 | 120 | DICOM接口（网络接口）、USB接口、RS232接口 |
| 电影回放功能 | 穿刺功能 | 一般测量项目 | 字符标记 | 体位标记 |
| 具有电影回放功能，容量不少于128幅 | 具有穿刺引导功能 |
2D/CFM：距离、角度、周长和面积（椭圆法Ellipse、轨迹法Trace）、体积、狭窄率； M：距离、时间、斜率、心率、简化左室功能测量、完整左室功能测量； PW：时间、心率、速度、S/D比值、加速度、搏动＆阻力指数。 |
可显示日期、时间、病人姓名、设备名称、用户名等，自定义注释表、箭头和体标 | 100种以上带有探头位置的体位标记 |
表4 主配3.5MHzR50凸阵宽频探头（频率范围 2.0MHz～5.5MHz）时的整机性能指标
| 性能指标 | 性能要求 | |||||
| 探头频率MHz | 3.5（标称） | 2.0（变频） | 3.0（变频） | 4.0（变频） | 5.5（变频） | |
|
声工作频率 MHz |
声工作频率与标称频率的偏差应在±15％范围之内。标称频率3.5MHz | |||||
| 探测深度mm | ≥180 | ≥190 | ≥190 | ≥160 | ≥140 | |
|
侧向分辨力 mm |
≤3(深度≤80) ≤4(80＜深度≤130) |
≤3(深度≤80) ≤4(80＜深度≤130) |
≤3(深度≤80) ≤4(80＜深度≤130) |
≤2 (深度≤60) |
≤2 (深度≤60) |
|
|
轴向分辨力 mm |
≤2(深度≤130) | ≤2(深度≤130) | ≤2(深度≤130) |
≤1 (深度≤80) |
≤1 (深度≤80) |
|
| 盲区mm | ≤4 | ≤4 | ≤4 | ≤4 | ≤4 | |
|
横向几何 位置精度％ |
≤5 | ≤5 | ≤5 | ≤5 | ≤5 | |
|
纵向几何 位置精度％ |
≤5 | ≤5 | ≤5 | ≤5 | ≤5 | |
| 切片厚度mm | ≤6 | ≤6 | ≤6 | ≤6 | ≤6 | |
|
周长和面积 测量偏差％ |
≤8 | ≤8 | ≤8 | ≤8 | ≤8 | |
|
M模式时间 显示误差％ |
≤5 | ≤5 | ≤5 | ≤5 | ≤5 | |
表5 选配3.5MHzR20凸阵宽频探头（频率范围2MHz～5.5MHz）时的整机性能指标
| 性能指标 | 性能要求 | ||
| 探头频率MHz | 3.5（标称） | 2.0（变频） | 5.5（变频） |
| 声工作频率MHz |
声工作频率与标称频率的偏差应在±15％范围之内。 标称频率3.5MHz |
||
| 探测深度mm | ≥140 | ≥140 | ≥80 |
| 侧向分辨力mm |
≤3(深度≤80) ≤4(80＜深度≤130) |
≤3(深度≤80) ≤4(80＜深度≤130) |
≤2(深度≤40) |
| 轴向分辨力mm |
≤2(深度≤80) ≤3(80＜深度≤130) |
≤2(深度≤80) ≤3(80＜深度≤130) |
≤1(深度≤60) |
| 盲区mm | ≤4 | ≤4 | ≤4 |
| 横向几何位置精度％ | ≤5 | ≤5 | ≤5 |
| 纵向几何位置精度％ | ≤5 | ≤5 | ≤5 |
| 切片厚度mm | ≤6 | ≤6 | ≤6 |
| 周长和面积测量偏差％ | ≤±8 | ≤±8 | ≤±8 |
| M模式时间显示误差％ | ≤5 | ≤5 | ≤5 |
表6 选配6.5MHzR10凸阵宽频探头（频率范围4.0MHz～10MHz）时的整机性能指标
| 性能指标 | 性能要求 | ||
| 探头频率MHz | 6.5（标称） | 4.0（变频） | 10.0（变频） |
| 声工作频率MHz |
声工作频率与标称频率的偏差应在±15％范围之内。 标称频率6.5MHz |
||
| 探测深度mm | ≥60 | ≥80 | ≥40 |
| 侧向分辨力mm | ≤2(深度≤40) | ≤2(深度≤40) | ≤1(深度≤30) |
| 轴向分辨力mm | ≤1(深度≤60) | ≤1(深度≤60) | ≤0.5(深度≤40) |
| 盲区mm | ≤4 | ≤4 | ≤3 |
| 横向几何位置精度％ | ≤5 | ≤5 | ≤5 |
| 纵向几何位置精度％ | ≤5 | ≤5 | ≤5 |
| 切片厚度mm | ≤5 | ≤5 | ≤5 |
| 周长和面积测量偏差％ | ≤±8 | ≤±8 | ≤±8 |
| M模式时间显示误差％ | ≤5 | ≤5 | ≤5 |
表7 选配7.5MHzL40线阵宽频探头（频率范围 4.0 MHz～10.0MHz）时的整机性能指标
| 性能指标 | 性能要求 | ||
| 探头频率MHz | 7.5（标称） | 4.0（变频） | 10.0（变频） |
| 声工作频率MHz | 声工作频率与标称频率的偏差应在±15％范围之内。标称频率7.5MHz | ||
| 探测深度mm | ≥60 | ≥60 | ≥40 |
| 侧向分辨力mm | ≤2(深度≤40) | ≤2(深度≤60) | ≤1(深度≤40) |
| 轴向分辨力mm | ≤1(深度≤60) | ≤1(深度≤80) | ≤0.5(深度≤40) |
| 盲区mm | ≤3 | ≤4 | ≤3 |
| 横向几何位置精度％ | ≤5 | ≤5 | ≤5 |
| 纵向几何位置精度％ | ≤5 | ≤5 | ≤5 |
| 切片厚度mm | ≤4 | ≤4 | ≤4 |
| 周长和面积测量偏差％ | ≤7 | ≤7 | ≤7 |
| M模式时间显示误差％ | ≤4 | ≤4 | ≤4 |
1.2.1 彩色血流成像模式性能要求
1.2.1.1 彩色血流成像工作模式下，每个探头在多普勒工作频率下面探测深度应符合表8中的要求。
表8 彩色血流成像模式性能要求
| 序号 | 性 能 | 单位 | 性 能 要 求 | |||||||
|
3.5MHzR50 凸阵宽频探头 |
3.5MHzR20 凸阵宽频探头 |
6.5MHzR10 凸阵宽频探头 |
7.5MHzL40 线阵宽频探头 |
|||||||
| 1 | 多普勒频率 | MHz | 3.0 | 2.0 | 3.0 | 2.0 | 5.5 | 4.0 | 6.5 | 5.5 |
| 2 | 探测深度 | mm | ≥80 | ≥90 | ≥50 | ≥60 | ≥30 | ≥40 | ≥30 | ≥40 |
1.2.1.2 彩色血流工作模式下的图像与其所在管道的灰阶图像应基本重合。
1.2.1.3 血流方向应能正确识别，无混叠现象。
1.2.2 频谱多普勒模式性能要求
1.2.2.1 在频谱多普勒模式下，各探头在其多普勒工作频率下的探测深度应符合表9中的要求。
表9 频谱多普勒模式性能要求
| 序号 | 性 能 | 单位 | 性 能 要 求 | |||||||
|
3.5MHzR50 凸阵宽频探头 |
3.5MHzR20 凸阵宽频探头 |
6.5MHzR10 凸阵宽频探头 |
7.5MHzL40 线阵宽频探头 |
|||||||
| 1 | 多普勒频率 | MHz | 3.0 | 2.0 | 3.0 | 2.0 | 5.5 | 4.0 | 6.5 | 5.5 |
| 2 | 探测深度 | mm | ≥80 | ≥90 | ≥50 | ≥60 | ≥30 | ≥40 | ≥30 | ≥40 |
