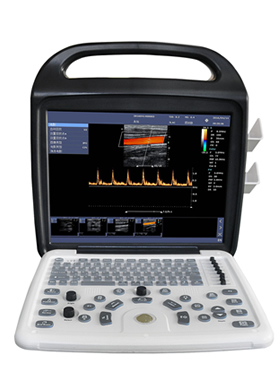

KR-C80多普勒便携式彩超SY

来源:凯尔彩超 作者:医学仪器 时间:2018-06-09 12:05:35 浏览次数:

 1. 设备用途说明

  用于腹部、心脏、妇科、产科、泌尿科、小器官、儿科、血管等方面的检查。

  2. 主要技术参数及要求:

  2.1 机器尺寸、重量

  1. 大小:宽400mm * 高394mm * 厚172mm

  2. 重量:裸机7.5kg,带一个探头8.2kg,带两个探头8.9kg。

  2.2 显示器

  高分辨率15寸LCD显示器

  2.3 ★全数字化成像技术

  1. 多波束合成

  2. 实时逐点动态聚焦成像

  3. 脉冲反相谐波复合成像

  4. 空间复合

  5. 图像增强降噪

  2.4 成像模式

  1. B模式

  2. M模式

  3. Color(彩色多谱勒)模式

  4. PDI(能量多普勒)模式

  5. PW(脉冲多普勒)模式

  2.5 图像显示模式

  B、2B、B+M、4B、M、B+Color、B+PDI、B+PW、B+Color+PW、B+PDI+PW、★B+C/PDI双实时

  2.6 支持的探头

  1. 凸阵探头

  2. 线阵探头

  3. 腔内探头

  4. 微凸探头

  5. 直肠探头;

  探头频率:2.5-10.0MHz

  探头插座:2个

  2.7 支持的频率

  B/M:3档基波频率+2档谐波频率;

  Color/PDI: 2档

  PW: 2档

  2.8 ★电影回放

  1. 2D模式,B最大: ≥5000帧,Color, PDI最大:≥2500帧;

  2. 时间线模式(M, PW), 最大:≥ 190s

  2.9 图像放大

  实时扫描(B、B+C、2B、4B)状态: 无极放大

  2.10 图像存储

  1. 支持JPG、BMP、FRM图像格式和CIN、AVI电影格式

  2. 支持本地存储;

  3. ★支持DICOM,符合 DICOM3.0标准

  4. ★内置工作站:支持大容量硬盘(≥500GB),支持病人数据检索与浏览

  2.11 ★系统语言

  1. 中文/英文/西班牙文操作系统与语言环境,根据用户需求,可扩展支持其他语言;

  2. 全屏幕中英文注释输入,中文输入法≥2种,其中有五笔输入法;

  2.12 测量计算软件包

  腹部、妇科、产科、小器官、心脏、血管等

  2.13 ★电池

  内置大容量锂电池,可续航1小时以上,屏幕提供电量显示信息

  3. 图像参数

  3.1 B模式

  1. 灰阶映射:≥15档

  2. 噪声抑制:≥8档

  3. 帧相关: ≥8档

  4. 边缘增强:≥8档

  5. 图像增强:≥5档

  6. 空间复合:开关可调

  7. 扫描密度:高、中、低

  8. 图像翻转:上下、左右

  9. 最大扫描深度:≥320mm

  3.2 M模式

  1. 扫描速度(Sweep Sleep):≥5档可调

  2. 线平均(Line Average):≥8档

  3.3 PW模式

  1. SV 大小/位置:SV大小1.0–8.0mm可调

  2. PRF:≥16档,0.7kHz-9.3KHz可调

  3. 扫描速度(Sweep Sleep):≥5档可调

  4. 校正角度(Correction Angle):-85°~85°,步长5°

  5. 谱图翻转:开关可调

  6. 壁滤波:≥4档可调

  7. 多谱勒声音:≥20档

  3.4 Color/PDI模式

  1. PRF:≥15档,0.6KHz – 11.7KHz

  2. 彩色图谱(color map):≥4种

  3. 彩色相关:≥8档

  4. 后处理:≥4档

  4. 测量及计算

  1. B/C模式常规测量:距离、面积、周长、体积、角度、面积比率、距离比率

  2. M模式常规测量:时间、斜率、心率、距离

  3. Doppler模式常规测量:心率、流速、流速比、阻力指数、搏动指数、手动/自动包络、加速度、时间、心率

  4. 产科B、PW模式应用测量:包括全面的产科径线测量、体重、单胎孕龄及生长曲线、羊水指数、胎儿生理评分测量等

  5. 妇科B模式应用测量

  6. 心脏B、M模式应用测量

  7. 血管PW模式应用测量

  8. 小器官B模式应用测量

  9. 泌尿B模式应用测量

  10. 儿科B模式应用测量

  11. 腹部B模式应用测量

  5. 整机标准配置及选配件

  标准配置:

  1. 全数字主机 1台(主机内置500G硬盘);

  2. 1个凸阵探头;

  3. 1个线阵探头;

  4. 说明书一本;

  5. 电源线一条;

  选配件:

  1. 腔内探头;

  2. 微凸探头;

  3. 直肠探头;

  4. USB报告打印机;

  5. 黑白视频打印机;

  6. 彩色视频打印机;

  7. 穿刺架;

  8. 台车;

  9. 脚踏开关;

  10. U盘及USB延长线;
